высота мачты

[сергей75]

Помогите определится с высотой мачты , прямой видимости мешает угол частного дома высота от уровня моря .



[Ashley]

Помогите определится с высотой мачты , прямой видимости мешает угол частного дома высота от уровня моря .

и что там где?
что за третья точка посреди леса?

точка слева 19 м, точка справа - 23 м. высота помехи - 24. Соответственно, луч должен проходить выше 24 метров. Будет хорошо если удастся его поднять до уровня 30 метров. То есть на левой точке 11 м. мачта, на правой - 7.



[сергей75]

через дом , сигнал пройдет ? высота дома ещё + 13 м ? 19 м это передающая PowerBeam M2, в лесу проектируемая) собираюсь там дом строить , сектора PowerBeam M хватит ?



[Ashley]

через дом , сигнал пройдет ? высота дома ещё + 13 м ? 19 м это передающая PowerBeam M2, в лесу проектируемая) собираюсь там дом строить , сектора PowerBeam M хватит ?

через дом сигнал не пройдет.
так стоп, отметки, получается были не верхних точек зданий, а поверхности?
Тогда разговор вообще ни о чем. Высоты зданий нужны.



[сергей75]

где 19м высота здания 6 м, где 23 высота здания 7.5 метров , здание только краем цепляет в основном чердак , крыша покрыта металлочерепицей . помеха, высота дома 13м



[Чаки]

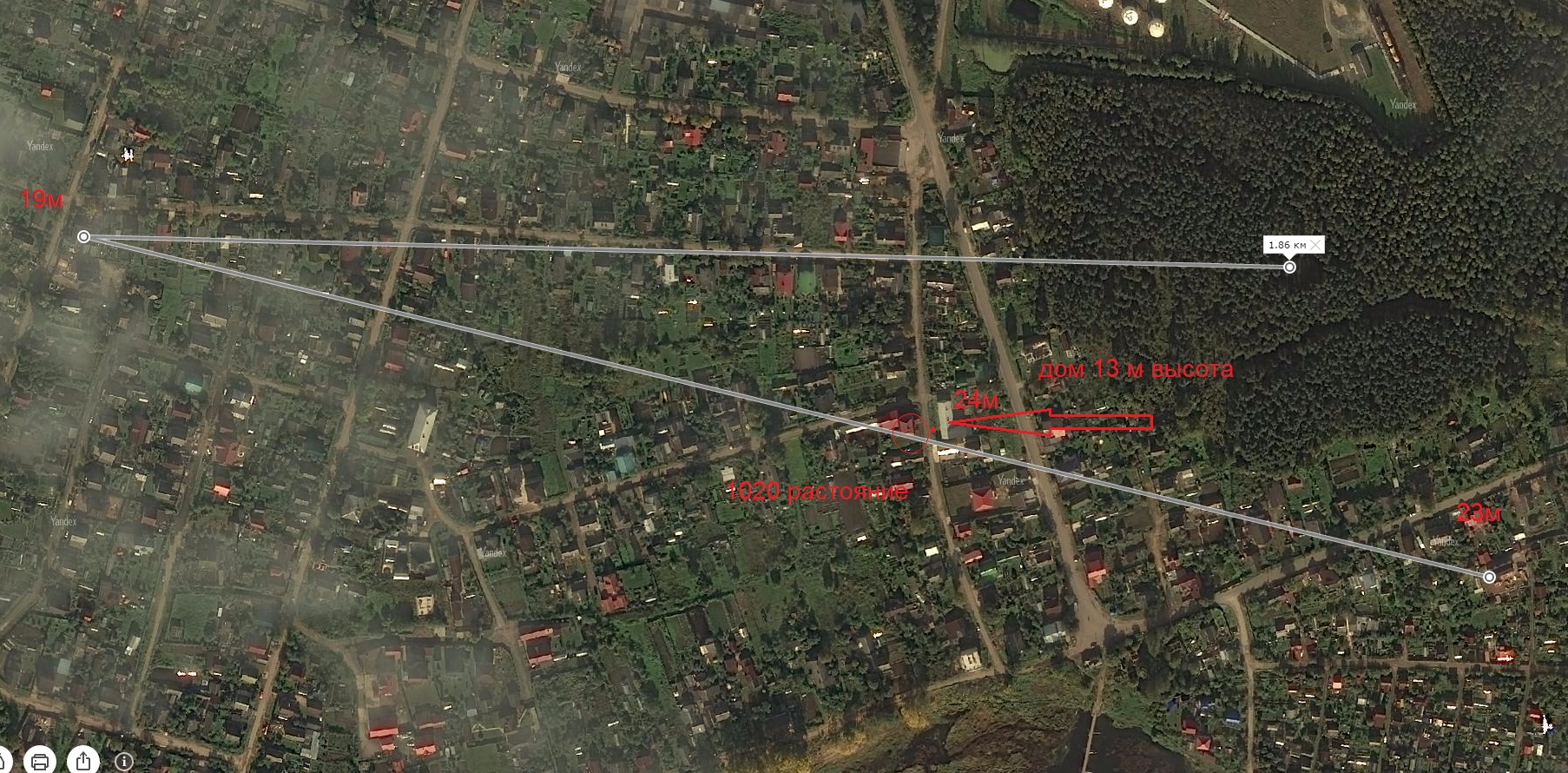

Помогите определится с высотой мачты , прямой видимости мешает угол частного дома высота от уровня моря .Посмотреть вложение 2980

Ты открой аир линк и посмотри там по высотом разнесено!



[XPEH]

https://airlink.ubnt.com/#/



[сергей75]

https://airlink.ubnt.com/#/

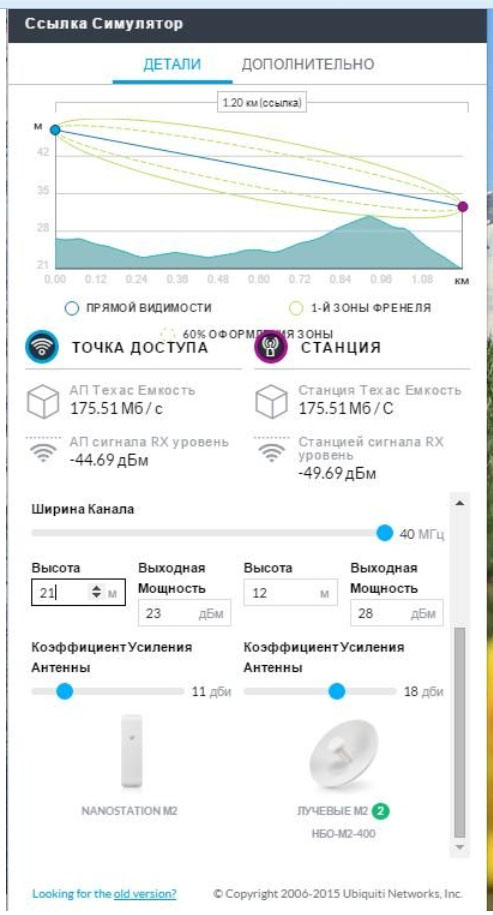

вот что получилось но там где самое высокое препятствие находится лес или это рельеф уже с высотой леса , потому что такого большего перепада там нет максимум метра 3-4 м .



[сергей75]

вот что получилось но там где самое высокое препятствие находится лес или это рельеф уже с высотой леса , потому что такого большего перепада там нет максимум метра 3-4 м .

не грузит скрин , так может получится.http://f-picture.net/lfp/s019.radikal.ru/i607/1602/e0/b7abfa258764.jpg/htm



[сергей75]

через дом сигнал не пройдет.
так стоп, отметки, получается были не верхних точек зданий, а поверхности?
Тогда разговор вообще ни о чем. Высоты зданий нужны.

вот что получилось но там где самое высокое препятствие находится лес или это рельеф уже с высотой леса , потому что такого большего перепада там нет максимум метра 3-4 м .http://f-picture.net/lfp/s019.radikal.ru/i607/1602/e0/b7abfa258764.jpg/htm



[Ashley]

Не думаю, что лес учитывается в airlink
Из-за за перехода на новый движок форума кое-что потерялось, в том числе и эскиз, что выкладывал в субботу.

Если Вы не ошиблись во вводе данных в airlink - ситуация получается шоколадная, бояться нечего.
Но по airlink у вас получается одна точка на высоте порядка 50 метров, вторая - порядка 32. А девятиэтажка, угол которой цепляется по пути - всего 30. Если предположить, что 9-этажки стоят на одной высоте относительно уровня моря и обе имеют высоту 30 метров, длина мачты на вашей 9-этажке будет порядка 20 метров.
Чушь какая-то



[сергей75]

Не думаю, что лес учитывается в airlink
Из-за за перехода на новый движок форума кое-что потерялось, в том числе и эскиз, что выкладывал в субботу.

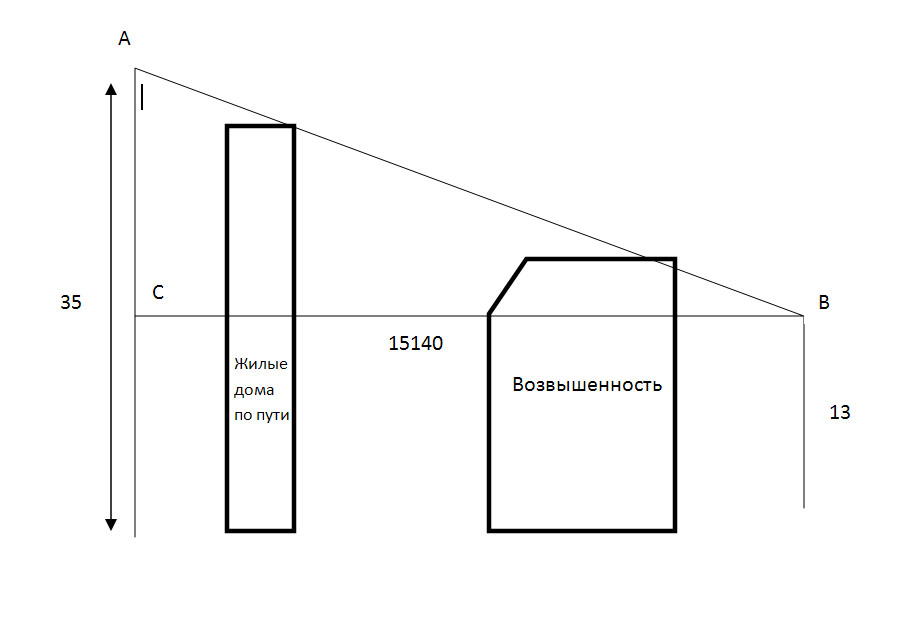

Посмотреть вложение 3004 Посмотреть вложение 3005
Если Вы не ошиблись во вводе данных в airlink - ситуация получается шоколадная, бояться нечего.
Но по airlink у вас получается одна точка на высоте порядка 50 метров, вторая - порядка 32. А девятиэтажка, угол которой цепляется по пути - всего 30. Если предположить, что 9-этажки стоят на одной высоте относительно уровня моря и обе имеют высоту 30 метров, длина мачты на вашей 9-этажке будет порядка 20 метров.
Чушь какая-то

9 этажка не цепляется , там магазин в пристройке, а сама башня не мешает , сегодня пробовал на палке ), высота получилась чуть больше конька 1- 1.5 метра = 8 м от поверхности, сигнал максимум 86 , если подниму 11 -12 метров сигнал может улучшится ?



[Ashley]

9 этажка не цепляется , там магазин в пристройке, а сама башня не мешает , сегодня пробовал на палке ), высота получилась чуть больше конька 1- 1.5 метра = 8 м от поверхности, сигнал максимум 86 , если подниму 11 -12 метров сигнал может улучшится ?

может. но и 86 - уже неплохо!
Если сама многоэтажка не попадает в луч и зону френеля не заужает - волноваться не о чем



[сергей75]

может. но и 86 - уже неплохо!
Если сама многоэтажка не попадает в луч и зону френеля не заужает - волноваться не о чем

сегодня установил мачту поднял на 12 метров , результат такой же, скорость 3 Мбит , ((



[Ashley]

юстировка верная? может антенны плохо направлены друг на дружку? возьмите зеленую указку лазерную и попробуйте с нею юстировку провести
скрины в с данными по сигналу покажите
с мощностью сигнала играться пробовали? больше/меньше делать?
Airview смотрели? может эфир загажен чем-то и канал сменить стоит



[ubnt.su]

Напоминаю, что высоки мачты нужно закреплять растяжками. Иначе верхний конец "болтает" и скорости вы не получите.
Про юстировку полностью согласен. Как вы настраивали на такой "палке"? Правильно - на глазок.



[сергей75]

юстировка верная? может антенны плохо направлены друг на дружку? возьмите зеленую указку лазерную и попробуйте с нею юстировку провести
скрины в с данными по сигналу покажите
с мощностью сигнала играться пробовали? больше/меньше делать?
Airview смотрели? может эфир загажен чем-то и канал сменить стоит[с частотами всё нормально у меня другая точка сигнал 35 ,а здесь лес всё таки мешает, указкой как? мне с низу невидно куда направлять . скрины пока не получится антенну опустил , на высоте в метр от конька 8.5м сигнал 90 поднимаю до 12 м 83 максимум чего добился .



[сергей75]

с частотами всё нормально у меня другая точка сигнал 35 ,а здесь лес всё таки мешает, указкой как? мне с низу невидно куда направлять . скрины пока не получится антенну опустил , на высоте в метр от конька 8.5м сигнал 90 поднимаю до 12 м 83 максимум чего добился .



[сергей75]

Напоминаю, что высоки мачты нужно закреплять растяжками. Иначе верхний конец "болтает" и скорости вы не получите.
Про юстировку полностью согласен. Как вы настраивали на такой "палке"? Правильно - на глазок.



[сергей75]

Напоминаю, что высоки мачты нужно закреплять растяжками. Иначе верхний конец "болтает" и скорости вы не получите.
Про юстировку полностью согласен. Как вы настраивали на такой "палке"? Правильно - на глазок.

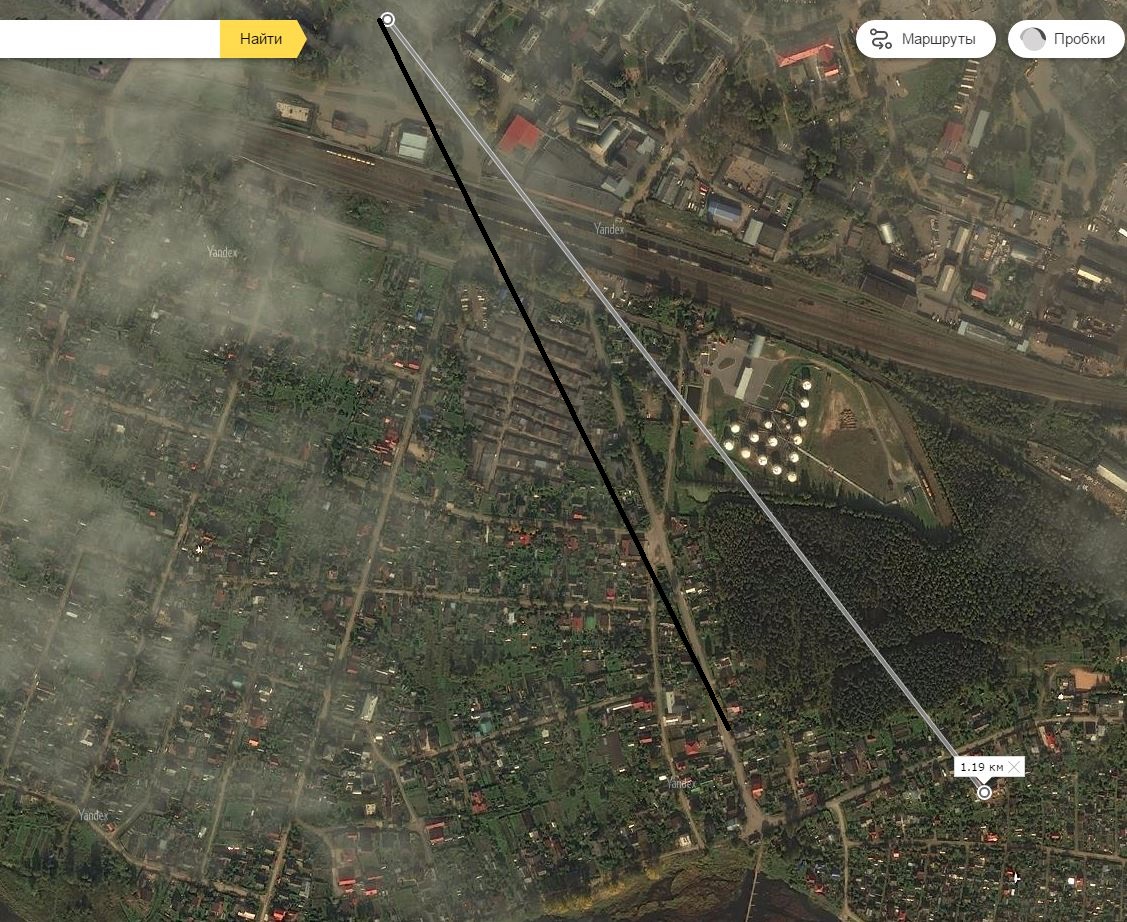

настраивал в низу максимальный сигнал ,потом поднимал , сориентировался на местности по яндекс картам , пробовал сигнал в другом месте на рисунке чёрным обозначено , сразу поймал с крыши гаража сигнал был 4 диода .
